Giải thích về độ tinh khiết của đồng: Cấp độ, thông số kỹ thuật từ 4N đến 6N, kiểm tra và kiểm tra mua hàng
Một đơn đặt hàng có nội dung "độ tinh khiết của đồng: tối thiểu 99,99% Cu" vẫn chưa xác định được ba điều: tạp chất nào được tính, cách đo oxy và phương pháp nào tạo ra con số. Rất nhiều thứ thỏa mãn con số tiêu đề vẫn có thể bị nứt trong quá trình hàn hydro hoặc đẩy quá trình phún xạ ra khỏi cửa sổ của nó.
Xử lý độ tinh khiết của đồng như một gói gồm bốn phần: cấp độ xét nghiệm, hàm lượng oxy, trần tạp chất riêng và phương pháp phân tích đằng sau chúng. Người mua chỉ xác định tỷ lệ phần trăm đang chấp nhận định nghĩa về độ tinh khiết của nhà cung cấp và các định nghĩa khác nhau. Phần tiếp theo là thang điểm như thế nào, nơi oxy quyết định kết quả, cách mỗi bài kiểm tra hoạt động và những gì thuộc về thông số kỹ thuật.
Mức độ tinh khiết của đồng thực sự đo lường như thế nào
Cấp độ tinh khiết là ngân sách, không phải điểm số. Số lượng chữ cái là số chín và mỗi số chín bổ sung sẽ cắt giảm tổng số tiền trợ cấp cho mọi thứ không phải là đồng khoảng mười.
- 3N, 99,9% Cu: có tới khoảng 1.000 ppm các nguyên tố khác cộng lại.
- 4N, 99,99% Cu: khoảng 100 ppm kết hợp.
- 5N, 99,999% Cu: khoảng 10 ppm cộng lại.
- 6N, 99,9999% Cu: khoảng 1 ppm kết hợp.
Đường cong chi phí có hình dạng tương tự nhưng dốc dần ở gần đỉnh. Việc chuyển từ 3N sang 4N là một công việc tinh chỉnh. Chuyển từ 5N sang 6N là kiểm soát ô nhiễm trên toàn bộ dây chuyền: nấu chảy, đúc, gia công, đóng gói và lấy mẫu.
Điểm số cũng không nói lên điều gì về cách chi tiêu ngân sách. Lô 4N chứa 40 ppm sắt có nguy cơ khác với lô 4N chứa 40 ppm lưu huỳnh hoặc phốt pho. Và "99,99% theo chênh lệch" có nghĩa là tạp chất đã được loại bỏ khỏi 100%, do đó, nó kế thừa các giới hạn phát hiện của bất kỳ điều gì xảy ra được đo. Xét nghiệm trực tiếp với danh sách tạp chất được công bố sẽ mang lại nhiều thông tin hơn, vì vậy hãy hỏi xem báo giá dựa trên phương pháp nào.
Biểu mẫu thêm một biến khác. Các tạp chất và oxy tách ra trong quá trình hóa rắn, có nghĩa là phần trên và phần dưới của phôi đúc có thể khác nhau nhiều hơn sai số phân tích. Vị trí lấy mẫu là một phần của thông số kỹ thuật, không phải là điều cần cân nhắc.
Thỏi đồng có độ tinh khiết cao cho các ứng dụng bán dẫn và hiển thị Xem xét các cấp độ tinh khiết từ 4N đến 7N, kích thước tùy chỉnh và xuất khẩu bao bì để sử dụng cho linh kiện bán dẫn, màn hình và chân không. Xem sản phẩm → Độ tinh khiết của đồng được so sánh
Bảng dưới đây định hướng các phạm vi thường được trích dẫn nhất trong thông số kỹ thuật mua hàng. Giới hạn cuối cùng luôn đến từ tiêu chuẩn quản lý hoặc hợp đồng đã thỏa thuận.
| lớp | Đồng danh nghĩa | Tổng tạp chất tối đa | Oxy điển hình | Độ dẫn điện (% IACS) |
|---|---|---|---|---|
| ETP (C11000) | 99,90% phút | khoảng 1.000 trang/phút | 200 đến 400 trang/phút | 100 đến 101 |
| OFE (C10100) | 99,99% phút | lên tới 100 trang/phút | 5 trang/phút hoặc ít hơn | 101 đến 102 |
| 5N | 99,999% | lên đến 10 trang/phút | 2 trang/phút hoặc ít hơn | khoảng 102 |
| 6N | 99,9999% | lên đến 1 trang/phút | 1 trang/phút hoặc ít hơn | 102 trở lên |
Cột độ dẫn điện giải thích tại sao hầu hết người mua đều quan tâm. Khoảng 1% IACS tương đương với khoảng 1% năng lượng mang theo và trên thanh cái hoặc cuộn dây, tổn thất đó sẽ trở thành nhiệt trong suốt thời gian sử dụng của hệ thống lắp đặt.
Oxy là đặc điểm kỹ thuật riêng của nó
Đồng hắc ín điện phân có mục đích mang oxy, thường là 200 đến 400 ppm, được giữ dưới dạng các hạt oxit đồng. Các loại không có oxy ở dưới khoảng 5 ppm. Cả hai đều có thể khẳng định "trên 99,9% Cu", đó chính xác là lý do tại sao dòng oxy phải được viết riêng.
Sự khác biệt xuất hiện ở dịch vụ. Trong môi trường hydro hoặc khí quyển khử ẩm ở nhiệt độ hàn, oxy bên trong đồng tạo thành hơi nước ở ranh giới hạt, tạo ra các khoảng trống và độ giòn của hydro. Phần cứng chân không, cụm hàn và các bộ phận đông lạnh được chỉ định là không có oxy vì lý do đó. Ở những nơi khác oxy giúp ích: các hạt oxit làm vỡ phoi, do đó máy ETP sạch hơn OFE ở tốc độ cắt cao và chi phí thấp hơn.
Do đó, việc chỉ định đồng không có oxy ở mọi nơi sẽ mua được sự bảo vệ mà bạn có thể không cần và trả tiền gấp đôi, một lần về giá và một lần nữa về thời gian gia công.
Độ tinh khiết của đồng được xác minh như thế nào
Bốn nhóm thử nghiệm bao gồm hầu hết mọi yêu cầu về độ tinh khiết và mỗi nhóm trả lời một câu hỏi khác nhau.
- Dấu vết hóa học: OES để kiểm soát sản xuất thường quy, ICP-OES hoặc ICP-MS cho giới hạn phát hiện thấp hơn và GDMS khi yêu cầu 5N hoặc 6N cần khảo sát tạp chất đầy đủ thay vì danh sách cố định các nguyên tố.
- Hàm lượng oxy: phản ứng tổng hợp khí trơ là phương pháp tham chiếu. Nó có tính phá hủy và nhạy cảm với việc chuẩn bị mẫu, đây là nơi bắt nguồn của hầu hết sự bất đồng.
- Độ dẫn điện: điện trở suất của dòng điện xoáy hoặc đầu dò bốn điểm, được báo cáo là % IACS. Giây cho mỗi lần đọc và không phá hủy, nhưng nó đo tổng của tất cả các hiệu ứng tán xạ và không thể đặt tên cho phần tử vi phạm.
- Sàng lọc bề mặt: XRF xác định hợp kim một cách nhanh chóng, tuy nhiên nó nhạy cảm bề mặt và không thấy được oxy, do đó nó không thể xác nhận loại không có oxy hoặc giới hạn tạp chất số lượng lớn.
Sự chia rẽ đó giải thích một tranh chấp quen thuộc. Kiểm tra độ dẫn điện có thể vượt qua nhiều điểm mà quét GDMS sẽ loại bỏ đối với một nguyên tố đơn lẻ như lưu huỳnh hoặc titan, vì tổng độ tán xạ vẫn ở mức thấp trong khi hóa học cục bộ không thực hiện được quy trình. Nếu một thành phần quan trọng đối với ứng dụng của bạn, hãy đặt tên cho nó và đặt tên cho phương thức giải quyết nó.
Nơi phân số cuối cùng của một phần trăm quyết định
Chất bán dẫn và chân không
Mục tiêu phún xạ là trường hợp rõ ràng nhất. Mục tiêu đồng 5N xốp hoặc chứa tạp chất sẽ làm rơi các hạt lên tấm bán dẫn, ô nhiễm sắt hoặc kiềm làm thay đổi điện trở suất của màng và các nguyên tố dễ bay hơi như kẽm sẽ làm suy giảm dần môi trường chân không. Do đó, các mục tiêu được sắp xếp với danh sách tạp chất đầy đủ cộng với hàm lượng khí, mật độ và cấu trúc hạt, vì riêng 99,999% không mô tả được bề mặt.
Mục tiêu phún xạ đồng có độ tinh khiết cao cho màng mỏng PVD Xem các mục tiêu bằng đồng 5N–6N với kích thước có thể tùy chỉnh dành cho chất bán dẫn, màn hình hiển thị và lớp phủ quang học chính xác yêu cầu màng dày đặc, đồng nhất. Xem sản phẩm → Truyền tải điện và xe điện
Thanh cái, cuộn dây và đầu nối hoạt động ở dải tần 99,9 đến 99,99%. Ở đây độ tinh khiết chuyển thẳng thành tổn thất và tổn thất tích lũy trong suốt vòng đời của cây. Hàm lượng oxy cũng thay đổi trạng thái ủ trong quá trình uốn và tạo hình, trong khi cực âm tái chế hỗn hợp là nguồn dẫn điện phổ biến sẽ không lặp lại từ lô này sang lô khác.

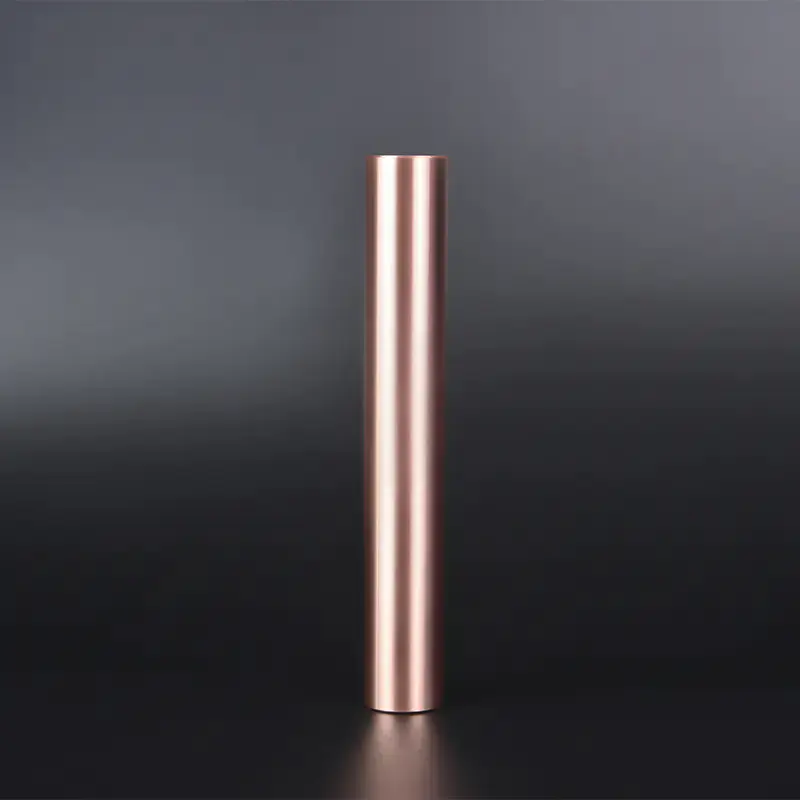

Thanh đồng có độ tinh khiết cao không chứa oxy C10100/C10200 Kiểm tra thanh đồng không chứa oxy 4N–5N có ít tạp chất, đường kính tùy chỉnh và đóng gói chân không cho các bộ phận bán dẫn, chân không điện và điện cực đặc biệt. Xem sản phẩm → Kết nối hàng không vũ trụ và độ tin cậy cao
Các cụm hàn, ống dẫn sóng và các bộ phận đông lạnh thường được chỉ định là không có oxy với giới hạn hàm lượng khí, vì trên thực tế, mối nối hàn bị lỗi rất khó kiểm tra. Các chương trình này mua khả năng truy xuất nguồn gốc lô hàng và chứng chỉ đặt tên cho phương pháp đằng sau mỗi con số.
Trong cả ba trường hợp, yêu cầu đều được viết xung quanh ứng dụng: đặt tên cho các yếu tố nhạy cảm và bầu không khí phục vụ, sau đó chọn cấp độ và hình thức. Độ tinh khiết của đồng cho ứng dụng bán dẫn và chân không là một câu hỏi ô nhiễm, không phải là một tỷ lệ phần trăm.
Những gì thuộc về đặc điểm kỹ thuật mua đồng
Sáu dòng loại bỏ hầu hết các tranh luận khi kiểm tra hàng hóa:
- Cấp độ và nhận dạng: độ tinh khiết danh nghĩa cộng với số UNS, ví dụ như hắc ín điện tử không chứa oxy C10100 hoặc nhựa cứng điện phân C11000, cùng với tiêu chuẩn quản lý.
- Giới hạn oxy và phương pháp thử nghiệm thiết lập nó.
- Mức trần riêng cho các thành phần mà quy trình của bạn nhạy cảm với, với phương pháp phát hiện được đặt tên.
- Kế hoạch lấy mẫu: nơi lấy mẫu và liệu hóa học bề mặt hay hóa học khối có được chứng nhận hay không.
- Giấy chứng nhận phân tích gắn liền với số lô hoặc số nhiệt nên giấy tờ đều theo kim loại.
- Dung sai hình thức quan trọng ở phía sau: đường kính que và độ bầu dục, độ phẳng của tấm, liên kết mục tiêu, độ sạch của bột.
Hầu hết các thất bại trong mua sắm đều mang tính định nghĩa chứ không phải do luyện kim: ưu đãi 99,99% không có phương pháp nêu rõ, chứng chỉ báo cáo hóa học bề mặt đáp ứng yêu cầu số lượng lớn hoặc báo giá 5N rẻ nhất có danh sách tạp chất bao gồm sáu nguyên tố. Việc xử lý mẫu diễn ra rất yên tĩnh, vì các mũi khoan được lấy bằng mũi khoan bị nhiễm bẩn và cất giữ sai thùng chứa sẽ không đại diện cho lô hàng.
Các nhà cung cấp có hơn một thập kỷ kinh doanh kim loại siêu tinh khiết thường đưa ra lời khuyên giống nhau: đồng ý kế hoạch phân tích trước khi đặt hàng chứ không phải sau khi chứng nhận không đạt. Trường hợp điểm yêu cầu nằm ngoài danh mục tiêu chuẩn, gửi chi tiết ứng dụng và giới hạn mục tiêu và yêu cầu câu trả lời được ghi lại bằng văn bản về độ tinh khiết, hình thức và thời gian thực hiện có thể đạt được.
Câu hỏi thường gặp
Đồng 99,9% có đủ nguyên chất để làm dây điện không?
Có. Đối với dây điện, cáp và thanh cái thông thường trong xây dựng thông thường, có. Trong thực tế, giới hạn mà vết cắn là độ dẫn điện chứ không phải là danh sách vết tạp chất. Các dây dẫn chạy nóng hoặc có yêu cầu về độ tin cậy chính thức thường đạt tới 99,99% với giới hạn oxy đã nêu.
Có thể kiểm tra độ tinh khiết của đồng tại nhà không?
Chỉ dành cho sự thay thế tổng thể. Thử nghiệm bằng nam châm có thể tách thép khỏi đồng nhưng không tiết lộ gì về độ tinh khiết, vì đồng gần như không có từ tính ở mọi cấp độ. Kiểm tra mật độ và vết xước cho thấy đồng thau hoặc nhôm mạ. Không có gì ở cấp độ đó giải quyết được phần triệu.
Độ tinh khiết cao hơn có luôn hoạt động tốt hơn không?
Không. Máy ETP mang oxy tốt hơn và giá thành thấp hơn, máy làm bằng đồng Tellurium tốt hơn bất kỳ loại nguyên chất nào và đồng rất nguyên chất thì mềm và dễ bị hư hỏng khi xử lý. Sự thuần khiết đến từ ứng dụng chứ không phải dẫn dắt nó.
Tại sao hai phòng thí nghiệm báo cáo độ tinh khiết khác nhau cho một lô?
Vị trí lấy mẫu, bề mặt so với vật liệu khối, tiêu chuẩn hiệu chuẩn, giới hạn phát hiện và làm sạch mẫu đều ảnh hưởng đến con số. So sánh các phương pháp trước khi so sánh kết quả, vì quét GDMS và đọc XRF cầm tay không đo lường được cùng một kết quả.
Phiên bản ngắn
Độ tinh khiết của đồng là một thông số kỹ thuật có bốn phần chuyển động: cấp độ, oxy, trần tạp chất và phương pháp. Viết cả bốn, buộc chứng chỉ vào lô và tỷ lệ phần trăm không còn là con số tiếp thị mà trở thành kiểm soát kỹ thuật.
Việc lựa chọn cấp độ, hình thức vật liệu, quy trình lấy mẫu và lịch giao hàng đều tuân theo tài liệu đó.
