Tinh thể đơn: Cấu trúc, phương pháp tăng trưởng và ứng dụng công nghiệp

Hãy hỏi một nhà luyện kim tại sao một cánh tuabin phản lực được đúc dưới dạng một tinh thể duy nhất, và câu trả lời rút ra từ một thực tế: ranh giới hạt là nơi vật liệu thất bại đầu tiên. Ở nhiệt độ trên 1.000°C, những điểm không phù hợp ở quy mô nguyên tử đó trở thành vị trí tạo mầm cho các lỗ rỗng và vết nứt rão. Loại bỏ hoàn toàn các ranh giới hạt và hợp kim gốc niken tương tự có thể hoạt động nóng hơn khoảng 100°C so với loại hợp kim được đúc thông thường.

Lý do tương tự thúc đẩy ngành công nghiệp bán dẫn. Tấm wafer silicon 300 mm phải được cắt từ một phôi đơn tinh thể vì bất kỳ ranh giới hạt nào bên dưới bóng bán dẫn sẽ làm phân tán các hạt mang điện và tạo ra các khuyết tật về điện. Các tinh thể đơn lẻ không phải là điều thú vị trong phòng thí nghiệm; chúng là nền tảng cấu trúc của thiết bị điện tử hiện đại, động cơ đẩy hàng không vũ trụ và quang học chính xác. This article explains what a single crystal actually is, how conventional growth methods work, where single crystals deliver the most value, and what to check before you specify or purchase them.

Một tinh thể đơn là gì?

Một tinh thể đơn là một chất rắn trong đó mạng tinh thể liên tục và không bị gián đoạn trong toàn bộ thể tích. Sự sắp xếp tuần hoàn của các nguyên tử lặp lại theo ba chiều mà không bị gián đoạn, đó là lý do tại sao một tinh thể đơn lẻ đôi khi được mô tả là một hạt khổng lồ. Không có ranh giới hạt, không có vùng định hướng sai và không có sự gián đoạn về cấu trúc ở quy mô mạng tinh thể.

Định nghĩa đó tách biệt các tinh thể đơn lẻ khỏi hai loại cấu trúc trạng thái rắn khác mà các kỹ sư thường chọn giữa:

Hậu quả thực tế của tính đồng nhất này là khả năng dự đoán được. Trong một tinh thể, mô đun đàn hồi, độ dẫn điện và sự giãn nở nhiệt có thể được biểu diễn dưới dạng hàm của định hướng tinh thể. Trong một bộ phận đa tinh thể, những đặc tính đó được tính trung bình trên hàng triệu hạt định hướng ngẫu nhiên, do đó hiệu suất định hướng cao nhất sẽ biến mất.

Tại sao việc loại bỏ ranh giới hạt lại cải thiện hiệu suất

Kết luận đầu tiên: ranh giới hạt là liên kết yếu nhất trong cấu trúc vi mô của vật liệu và việc loại bỏ chúng sẽ cải thiện độ bền nhiệt độ cao, hoạt động điện và độ trong suốt quang học. Grain boundaries are high-energy regions with irregular atomic packing. Các tạp chất có xu hướng phân tách ở đó, các sai lệch chồng chất ở đó và các vết nứt lan truyền dọc theo chúng. Ba ngành minh họa hiệu quả thực tế.

Cánh tuabin đơn tinh thể

Trong phần nóng của tuabin khí, các cánh và cánh được làm từ siêu hợp kim gốc niken. Con đường phát triển đã chuyển từ đúc đẳng trục sang cột hóa rắn theo hướng và cuối cùng là các tinh thể đơn lẻ. Sự cải thiện có thể đo lường được:

Khả năng tăng nhiệt độ khoảng 100 °C sẽ trực tiếp dẫn đến hiệu suất tuabin cao hơn và lượng tiêu thụ nhiên liệu thấp hơn, đó là lý do tại sao hầu như mọi động cơ máy bay hiện đại đều sử dụng các cánh đơn tinh thể trong các giai đoạn tuabin đầu tiên.

Semiconductor wafers

Trong sản xuất chip, một tấm wafer silicon được cắt từ một thỏi đơn tinh thể được trồng bằng phương pháp Czochralski. Bất kỳ ranh giới hạt nào trong vùng hoạt động sẽ hoạt động như một trung tâm tái hợp, gây ra dòng điện rò rỉ và làm giảm hiệu suất.

Optical transparency

Về mặt quang học, sapphire đơn tinh thể trong suốt từ tia cực tím đến hồng ngoại giữa và đủ bền về mặt cơ học cho các cửa sổ và mái vòm. Dạng đa tinh thể trong mờ tốt nhất vì ranh giới hạt tán xạ ánh sáng.

Làm thế nào đơn tinh thể được trồng

Tất cả các phương pháp tăng trưởng đều có chung một nguyên tắc: chúng kiểm soát quá trình đông đặc sao cho một hạt nhân hoặc một tinh thể hạt chiếm ưu thế trong quá trình và không có hạt mới nào hình thành trước mặt quá trình đông đặc. Ba phương pháp bao gồm hầu hết sản xuất công nghiệp.

Vật liệu ban đầu xác định giới hạn trên của chất lượng tinh thể. Trong quá trình phát triển silicon của Czochralski, nguyên liệu là silicon đa tinh thể được tinh chế đến độ tinh khiết 99,9999999%. Trong quá trình đúc các lưỡi siêu hợp kim của Bridgman, hỗn hợp nóng chảy chính chứa niken, coban, niobi và các nguyên tố khác được tinh chế cẩn thận; bất kỳ vết tạp chất nào trong điện tích đều bị phân tách ở các ranh giới hoặc bị mắc kẹt trong tinh thể đang phát triển. Đối với các nhà nghiên cứu và nhà sản xuất quy mô nhỏ hơn làm việc với titan, nguyên liệu ban đầu có đặc tính tốt với hình thái tinh thể được kiểm soát sẽ rút ngắn quá trình phát triển. CRNMC cung cấp các tinh thể titan có độ tinh khiết đã được ghi nhận, vì vậy khách hàng không cần phải phụ thuộc vào sự khác biệt giữa các lô hàng điển hình của xốp titan hàng hóa.

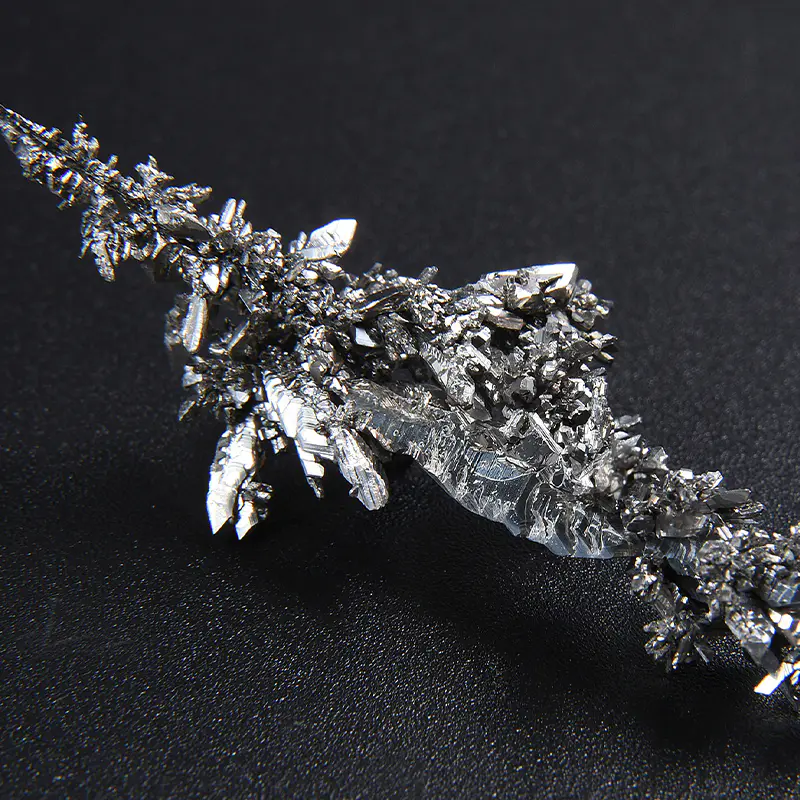

Titan đơn tinh thể có độ tinh khiết cao dành cho nghiên cứu và lắng đọng nâng cao Tinh thể titan này mang lại độ tinh khiết 99,98–99,99% với hình thái tinh thể được kiểm soát, khiến nó trở thành vật liệu ban đầu đáng tin cậy cho các mục tiêu phún xạ bán dẫn và các ứng dụng nghiên cứu chuyên biệt. Xem sản phẩm →

Ứng dụng công nghiệp của tinh thể đơn

Các tinh thể đơn được sử dụng ở bất cứ nơi nào cần có tính nhất quán về đặc tính, hiệu suất định hướng hoặc độ tinh khiết cực cao. Sự phân bố gần đúng của nhu cầu công nghiệp được trình bày dưới đây; values are illustrative.

Semiconductor industry

Tấm silicon là sản phẩm đơn tinh thể lớn nhất theo thể tích. Ngoài tấm bán dẫn, chuỗi cung ứng chất bán dẫn còn phụ thuộc vào các vật liệu tinh thể ở các dạng khác: mục tiêu phún xạ để lắng đọng hơi vật lý cần cấu trúc hạt được kiểm soát và độ tinh khiết cao để đạt được độ dày màng đồng nhất và mục tiêu đồng có kích thước hạt nhất quán được sử dụng rộng rãi cho quá trình kim loại hóa kết nối. Những vật liệu này được sản xuất với dung sai chặt chẽ vì một khiếm khuyết trong mục tiêu có thể làm gián đoạn toàn bộ quá trình lắng đọng. các phân khúc vật liệu bán dẫn trang web của chúng tôi liệt kê các hình thức và cấp độ sản phẩm có liên quan.

Mục tiêu phún xạ đồng có độ tinh khiết cực cao cho lớp phủ chính xác Với độ tinh khiết 99,999–99,9999% và kích thước có thể tùy chỉnh, mục tiêu bằng đồng này đảm bảo sự lắng đọng màng đồng nhất trong các quy trình phủ chất bán dẫn và quang học, giảm ô nhiễm và khuyết tật. Xem sản phẩm →

Hàng không vũ trụ và sản xuất điện

Lưỡi siêu hợp kim đơn tinh thể là ứng dụng hàng không vũ trụ nổi tiếng nhất, nhưng hợp kim nhiệt độ cao cũng dựa vào việc bổ sung kim loại chịu lửa nhất quán. Ví dụ, Niobium hình thành các pha tăng cường ổn định và cải thiện khả năng chống rão trong các siêu hợp kim gốc niken. Những đặc tính tương tự khiến niobi trở nên quan trọng trong các hợp kim công nghệ cao cũng được áp dụng cho nam châm siêu dẫn và các bộ phận hàng không vũ trụ. Sự ô nhiễm vết trong việc bổ sung niobium có thể làm mất ổn định sự cân bằng pha của hợp kim, do đó các nhà sản xuất động cơ chỉ định giới hạn tạp chất chặt chẽ trên mỗi lô. Để đánh giá chi tiết hơn, bài viết của chúng tôi về tính chất của niobi explains why this metal appears in so many high-temperature designs.

Thỏi Niobi có độ tinh khiết cao cỡ lớn dùng cho hợp kim và chất bán dẫn Thỏi niobi nguyên chất 99,99% này, có kích thước lên tới 400 mm và 2 tấn, hỗ trợ bổ sung kim loại chịu lửa nhất quán trong siêu hợp kim và đóng vai trò là nguyên liệu thô chính cho mục tiêu phún xạ cấp bán dẫn. Xem sản phẩm →

Optics and photonics

Các tinh thể đơn sapphire, canxi florua và YAG (yttrium nhôm garnet) được sử dụng trong các hệ thống laser, cửa sổ hồng ngoại và thấu kính chính xác vì tính đồng nhất của chúng giữ cho chỉ số khúc xạ và độ hấp thụ không đổi trên khẩu độ quang học.

Những điều cần chỉ định khi mua vật liệu tinh thể

Người mua tìm nguồn nguyên liệu tinh thể đơn hoặc cấp tinh thể thường đánh giá bốn thông số: độ tinh khiết, định hướng, tính toàn vẹn cấu trúc và tài liệu.

1. Cấp độ tinh khiết. Độ tinh khiết thường được biểu thị bằng số chín: 99,99% (4N), 99,999% (5N) và 99,9999% (6N). Sự khác biệt không phải là học thuật. Ở mức 6N, các tạp chất riêng lẻ hiện diện ở nồng độ phần triệu hoặc thấp hơn, và mỗi 9 tạp chất bổ sung sẽ làm tăng đáng kể chi phí tinh chế.
2. Định hướng tinh thể. Bởi vì tính dị hướng là một lý do để sử dụng một tinh thể đơn lẻ nên hướng phải được xác định cho đặc tính mong muốn. Ví dụ, một cửa sổ sapphire dành cho mái vòm áp suất thường được thiết kế với trục quang vuông góc với mặt phẳng cửa sổ.
3. Defect density. Dislocations, precipitates, and inclusions degrade electronic and mechanical performance. Characterization methods such as X-ray diffraction and preferential etching reveal the density of such defects.
4. Truy xuất nguồn gốc. Nhà cung cấp có trách nhiệm sẽ cung cấp chứng nhận phân tích với thông tin chi tiết về tạp chất theo từng nguyên tố chứ không chỉ là con số về độ tinh khiết trên tiêu đề.

The relationship between feedstock purity and downstream yield is direct. The chart below illustrates the typical effect of starting purity on the fraction of defect-free crystals in a growth campaign.

Đây là lúc độ sâu quy trình của nhà cung cấp kim loại đóng vai trò quan trọng. A company that performs purification, melting, casting, and machining in-house can control the entire chain from raw material to finished product, and can verify the result with purity testing. CRNMC applies this model to titanium, nickel, copper, niobium, and other specialty metals, which is why its products are used as feedstocks and crystalline products in demanding applications.

Câu hỏi thường gặp

Sự khác biệt giữa vật liệu đơn tinh thể và vật liệu đa tinh thể là gì?

A single crystal has a continuous, unbroken atomic lattice throughout its entire volume, with no grain boundaries. Vật liệu đa tinh thể bao gồm nhiều tinh thể nhỏ hoặc hạt gặp nhau ở ranh giới hạt. The grain boundaries act as barriers to electron transport, sites for impurity segregation, and paths for crack propagation, which is why single crystals often outperform polycrystalline material when those properties matter.

Tại sao các tinh thể đơn được sử dụng trong các cánh tuabin?

Single-crystal blades eliminate grain boundaries that would otherwise weaken the alloy at high temperature. A single-crystal nickel-based blade can operate about 100 °C hotter than a conventionally cast blade, which improves engine efficiency and reduces fuel consumption.

Độ tinh khiết được đo bằng kim loại cấp tinh thể như thế nào?

Purity is usually reported as a percentage such as 99.99% (4N) or 99.999% (5N), with the remainder consisting of trace elements. Phép đo khối phổ phóng điện phát sáng (GDMS) và phép đo khối phổ plasma kết hợp cảm ứng (ICP-MS) là các phương pháp phổ biến được sử dụng để định lượng từng nguyên tố vi lượng. Giấy chứng nhận phân tích phải liệt kê các giá trị này theo từng đợt.

Bất kỳ kim loại nào cũng có thể được sản xuất dưới dạng một tinh thể duy nhất?

Về nguyên tắc, hầu hết các kim loại kết tinh có thể được tạo ra ở dạng đơn tinh thể, nhưng độ khó thực tế và chi phí rất khác nhau. Silicon, sapphire và một số oxit được trồng với quy mô công nghiệp. Siêu hợp kim niken được đúc thành các thành phần đơn tinh thể. Các kim loại phản ứng như titan và niobi gặp nhiều thách thức hơn vì điểm nóng chảy của chúng cao và ái lực của chúng với oxy, nitơ và carbon đòi hỏi phải có thiết bị chuyên dụng.
