Hướng dẫn về Đồng có độ tinh khiết cao: Phân loại, Phương pháp sản xuất, Ứng dụng & Mẹo mua hàng
Một người quản lý mua hàng gần đây đã so sánh hai báo giá đồng 4N và nhận thấy một nhà cung cấp tính giá gần bằng một nửa giá của nhà cung cấp kia. Cả hai vật liệu đều có 99,99% đồng theo độ tinh khiết kim loại, nhưng lô rẻ hơn đã được nấu chảy lại từ nguyên liệu cuộn thông thường trong môi trường không được kiểm soát, trong khi lô còn lại được nấu chảy trong chân không bằng phương pháp đúc có kiểm soát. Trên giấy tờ, điểm số giống hệt nhau. Trong buồng phún xạ hoặc lò hàn chân không, hoạt động không giống nhau.
Đồng có độ tinh khiết cao không phải là một sản phẩm duy nhất. Nó là một tập hợp các thông số kỹ thuật có thể đo lường được: độ tinh khiết của kim loại, hàm lượng oxy, giới hạn tạp chất dạng vết và lịch sử quy trình. Các thông số này quyết định xem đồng có hoạt động trong lắng đọng chất bán dẫn, thành phần tần số vô tuyến, màn hình phẳng hay đầu nối dòng điện cao hay không. Hiểu cách chúng kết nối sẽ giúp bạn mua đúng loại, kiểm tra đúng thuộc tính và tránh lô hàng bị lỗi.
Hầu hết các lỗi tìm nguồn cung ứng đều xuất phát từ việc coi độ tinh khiết là một con số. Giấy chứng nhận của nhà máy cho biết 99,99% đồng chỉ là điểm khởi đầu. Những câu hỏi tiếp theo quan trọng hơn: Đồng đã tan chảy như thế nào? Mức độ oxy là gì? Cấu trúc hạt có đủ nhất quán cho quy trình của bạn không? Hướng dẫn này sẽ trình bày những câu hỏi đó theo thứ tự mà một kỹ sư chất lượng nên hỏi.
Những gì được coi là đồng có độ tinh khiết cao
Ngành công nghiệp sử dụng ký hiệu "N" để mô tả độ tinh khiết của đồng. Số trước N là số chín trong hàm lượng đồng. Đồng 4N là 99,99% đồng và 5N là 99,999%. Bảng dưới đây tóm tắt các cấp độ quan trọng trong sản xuất điện tử.
| lớp | Hàm lượng đồng | Tổng tạp chất tối đa | Đặc tính oxy | Ứng dụng điển hình |
|---|---|---|---|---|
| 3N | 99,9% | khoảng 1000 trang/phút | Không được kiểm soát chặt chẽ | Thanh cái, cáp, dây dẫn chung |
| 4N OFHC | 99,99% | khoảng 100 trang/phút | Dưới 5 trang/phút | Linh kiện RF, mục tiêu phún xạ, dây hàn |
| 5N | 99,999% | khoảng 10 trang/phút | Kiểm soát | Mục tiêu PVD chính xác, liên kết dây cao cấp |
| 6N | 99,9999% | khoảng 1 trang/phút | Kiểm soát chặt chẽ | Kết nối bán dẫn, lắng đọng tiên tiến |
Hai cột cuối cùng đáng được chú ý đặc biệt. Hàm lượng oxy và sự phân bố tạp chất thường là sự khác biệt thực sự giữa hai vật liệu có cùng cấp danh nghĩa. Trong thực tế, đồng 5N từ nguồn nóng chảy trong chân không có thể hoạt động tốt hơn đồng 6N từ dây chuyền được kiểm soát kém trong quy trình lắng đọng màng, bởi vì loại khuyết tật và sự phân bố cũng quan trọng như tổng số tạp chất.
Tại sao chỉ 4N là không đủ
Chứng chỉ 4N chỉ cho biết độ tinh khiết của kim loại. Đồng chứa 99,99% đồng vẫn có thể giữ được lượng oxy đáng kể nếu nó được nấu chảy và đúc mà không có bảo vệ chân không. Trong quá trình hàn chân không hoặc phún xạ, oxy tạo thành các tạp chất hoặc khoảng trống xuất hiện dưới dạng khuyết tật màng. Đồng có độ dẫn điện cao không chứa oxy bổ sung thêm yêu cầu thứ hai: oxy thường được giữ ở mức dưới 5 ppm. Đối với các ứng dụng màng mỏng và chân không, giới hạn oxy thường quan trọng hơn sự khác biệt giữa 4N và 5N.
Tỷ lệ điện trở suất dư như một dấu vân tay quá trình
Tỷ lệ điện trở suất dư, hay RRR, là tỷ lệ giữa điện trở suất ở nhiệt độ phòng và điện trở suất gần độ không tuyệt đối. Nó phản ánh tác động kết hợp của tạp chất và khuyết tật tinh thể. Đồng có độ tinh khiết cao được ủ thường có giá trị RRR từ 150 đến 250, trong khi các loại đặc biệt dành cho máy gia tốc hạt và nam châm chính xác có thể đạt tới 500 hoặc hơn. RRR rất hữu ích vì nó mang tính hành vi hơn là phân tích: nó ghi lại trạng thái cuối cùng của đồng sau khi nấu chảy, đúc và ủ, do đó, hai thanh có báo cáo GDMS giống hệt nhau vẫn có thể khác nhau về RRR. Khi nhà cung cấp không thể cung cấp dữ liệu RRR, đó là lý do chính đáng để yêu cầu thêm chi tiết trước khi cam kết.
Đồng có độ tinh khiết cao được sản xuất như thế nào
Quá trình sản xuất bắt đầu với cực âm đồng được tinh chế bằng điện phân, vốn đã nguyên chất khoảng 99,99%. Để đạt được 5N hoặc 6N cần thực hiện các bước bổ sung: nấu chảy chân không và khử khí để loại bỏ các tạp chất dễ bay hơi, đúc có kiểm soát để tránh sự phân tách và làm sạch cộng với ủ để ngăn ngừa tái nhiễm bẩn.
Nơi tạp chất tồn tại trong quá trình
Sắt, lưu huỳnh, phốt pho và bạc có thể vẫn còn ở lượng vết sau khi tinh chế điện phân, và oxy hoặc nitơ có thể được đưa vào lại trong quá trình nấu chảy nếu không khí trong lò không được quản lý. Mỗi tạp chất hoạt động khác nhau: oxy làm giảm độ dẫn điện và tạo ra quá trình oxy hóa bên trong, phốt pho thay đổi hành vi tái kết tinh và các hạt sắt gây ra khuyết tật bề mặt trong màng lắng đọng. Do đó, việc kiểm soát quy trình xác định chất lượng của sản phẩm cuối cùng nhiều hơn so với chỉ xét nghiệm cuối cùng.
Tổng tạp chất được cho phép bởi các loại đồng có độ tinh khiết cao điển hình
3N 1000 trang/phút
4N 100 trang/phút
5N 10 trang/phút
6N 1 trang/phút
Khoảng cách giữa 99,9% và 99,9999% trông có vẻ nhỏ trên giấy tờ, nhưng cho phép tạp chất giảm từ 1000 ppm xuống 1 ppm.
Sự tan chảy chân không sẽ loại bỏ kẽm, chì, bismuth và các nguyên tố dễ bay hơi khác mà nếu không sẽ tồn tại ở dạng tạp chất rời rạc. Nó cũng bảo vệ tan chảy khỏi oxy và nitơ là những nguồn tái ô nhiễm phổ biến nhất. Sau khi nấu chảy, đồng được đúc thành dạng phôi hoặc thỏi bằng cách sử dụng các kỹ thuật làm giảm các lỗ co ngót và sự phân tách, sau đó là quá trình cán hoặc rèn tiếp theo được lên lịch để tạp chất không quay trở lại từ bề mặt dụng cụ.
Đối với lần đánh giá đầu tiên, người được chứng nhận phôi đồng có độ tinh khiết cao là hình thức thiết thực nhất. Một thỏi có thể được truy tìm theo một quy trình nấu chảy cụ thể, lấy mẫu để thử nghiệm độc lập, sau đó được cán hoặc ép đùn theo yêu cầu của riêng bạn, điều này cho phép bạn kiểm soát thay vì dựa vào kho hàng chung.
Bán buôn phôi đồng nhà sản xuất,công ty phôi đồng- Ninh Ba Chuangrun New M Ninh Ba Chuangrun là nhà sản xuất phôi đồng và công ty phôi đồng, phôi đồng của chúng tôi được thiết kế cho các ứng dụng chính xác, đáp ứng... Xem sản phẩm → Trường hợp cần đồng có độ tinh khiết cao
Tác động thực sự của độ tinh khiết đồng xuất hiện ở giai đoạn ứng dụng. Trong kim loại hóa kết nối chất bán dẫn, đồng thay thế nhôm vì điện trở suất thấp hơn giúp cải thiện tốc độ chuyển mạch và giảm mức tiêu thụ điện năng. Các mục tiêu phún xạ được sử dụng để lắng đọng hơi vật lý đòi hỏi phải kiểm soát độ tinh khiết chặt chẽ vì các tạp chất trong mục tiêu được chuyển vào màng đang phát triển và trở thành lỗi của thiết bị.
Logic tương tự áp dụng cho các hộp tần số vô tuyến, ống dẫn sóng và các thiết bị điện tử chân không. Đồng có hàm lượng oxy thấp và RRR cao giúp điện trở của các bề mặt bên trong ở mức thấp, điều này trực tiếp dẫn đến ít tỏa nhiệt hơn và ít mất tín hiệu hơn ở tần số cao.
Ba thị trường xác định đặc điểm kỹ thuật
- Sản xuất chất bán dẫn thường chỉ định 5N hoặc cao hơn cho các quy trình liên kết và lớp rào cản, trong đó ô nhiễm kim loại ảnh hưởng trực tiếp đến năng suất.
- Màn hình phẳng và năng lượng mặt trời sản xuất thường sử dụng mục tiêu đồng 4N đến 5N cho các lớp dẫn điện trong suốt và lắng đọng ngăn xếp điện cực.
- Hệ thống năng lượng mới , bao gồm các cụm pin EV và cơ sở hạ tầng sạc dòng điện cao, dựa vào độ dẫn điện ổn định và điện trở tiếp xúc ổn định trong thanh cái, đầu nối và mô-đun.

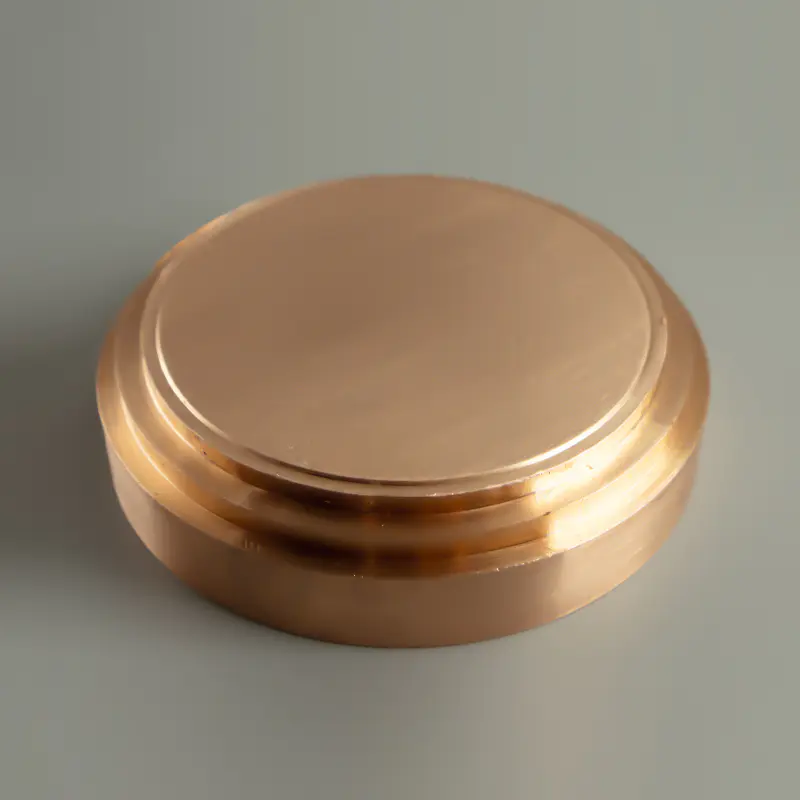

Trong mỗi trường hợp này, người mua không mua đồng như một loại hàng hóa. Họ đang mua hàng theo khả năng dự đoán: cùng độ tinh khiết, cấu trúc hạt và phản ứng xử lý hết đợt này đến đợt khác. Nếu bạn đủ điều kiện để ký gửi, một mục tiêu phún xạ đồng với dữ liệu về độ tinh khiết, mật độ và kích thước hạt được ghi lại là đơn vị đánh giá phù hợp vì nó kiểm tra vật liệu trong các điều kiện quy trình thực tế.
Bán buôn mục tiêu đồng Nhà sản xuất,Công ty mục tiêu đồng- Ninh Ba Chuangrun Mới Ninh Ba Chuangrun là nhà sản xuất mục tiêu Đồng và công ty mục tiêu Đồng, mục tiêu Đồng của chúng tôi được thiết kế cho các ứng dụng chính xác, tôi... Xem sản phẩm → Những điều cần kiểm tra trước khi mua đồng có độ tinh khiết cao
Tài liệu kiểm tra và phương pháp kiểm tra
Hãy tìm kiếm kết quả định lượng chứ không phải nhãn hiệu. Tạp chất kim loại phải được báo cáo từ phép đo phổ khối phóng điện phát sáng (GDMS) hoặc phân tích ICP-MS với giá trị tính bằng phần triệu cho mỗi nguyên tố. Ôxy và nitơ phải được đo riêng biệt bằng máy phân tích quá trình đốt cháy hoặc máy phân tích phản ứng tổng hợp khí trơ, vì tạp chất khí hoạt động khác với tạp chất kim loại và yêu cầu phương pháp thử nghiệm khác.
Truy xuất nguồn gốc lô hàng và lịch sử quy trình
Mỗi thỏi, thanh, ống hoặc mục tiêu phải tham khảo số lượng nấu chảy và đúc của nó. Khả năng truy xuất nguồn gốc đóng vai trò quan trọng khi quy trình tiếp theo không thành công: báo cáo của nhà máy là bằng chứng đầu tiên bạn sẽ đưa ra để hiểu liệu vật liệu, dụng cụ hoặc quy trình có bị lỗi hay không. Các nhà cung cấp hoạt động theo ISO9001 và IATF16949 thường duy trì tài liệu này như thông lệ tiêu chuẩn.
Tình trạng và hình thức cơ khí
Yêu cầu các đặc tính đã được ủ hoặc đã gia công tùy thuộc vào quy trình tiếp theo của bạn. Độ cứng, kích thước hạt và ứng suất bên trong đều ảnh hưởng đến hoạt động gia công và hiệu suất thành phần cuối cùng. Yếu tố hình thức cũng rất thực tế: a thanh đồng phù hợp với sản xuất dựa trên gia công, trong khi các dạng tấm, ống và mục tiêu bao gồm hầu hết các tuyến khác.
Bán buôn thanh đồng Nhà sản xuất,Công ty thanh đồng- Ninh Ba Chuangrun New Mater Ninh Ba Chuangrun là nhà sản xuất thanh đồng và công ty thanh đồng, thanh đồng của chúng tôi được thiết kế cho các ứng dụng chính xác, đáp ứng yêu cầu ... Xem sản phẩm → Đóng gói và bảo quản
Đừng đánh giá thấp bao bì. Đồng có độ tinh khiết cao bị oxy hóa chậm ở nhiệt độ phòng trong không khí ẩm, biến bề mặt thành màu nâu và tạo thành màng không dẫn điện. Các nhà cung cấp vận chuyển trong bao bì đã được lọc nitơ kín hoặc bọc giấy bạc có chất hút ẩm cho thấy rằng họ hiểu rõ về vật liệu. Nếu một thanh hoặc mục tiêu đến với các oxit có thể nhìn thấy được thì lịch sử lưu trữ đã bị nghi ngờ.
Mua từ một nhà sản xuất có khả năng kiểm soát quá trình tinh chế, nấu chảy, đúc và chế biến tại một cơ sở sẽ rút ngắn thời gian đánh giá chất lượng và duy trì tính nhất quán của lô dưới một mái nhà. Vật liệu mới Chuangrun Ninh Ba vận hành năm địa điểm sản xuất và bao trùm toàn bộ dây chuyền trong nội bộ, điều này mang lại cho khách hàng một điểm chịu trách nhiệm duy nhất về độ tinh khiết từ dạng tan chảy đến dạng thành phẩm và giao tiếp đơn giản hơn khi thông số kỹ thuật thay đổi.
Câu hỏi thường gặp
Đồng 4N có giống đồng không có oxy không?
Số 4N đề cập đến độ tinh khiết của kim loại là 99,99%. Không có oxy là một hạn chế riêng biệt về hàm lượng oxy. Sự kết hợp phổ biến là đồng OFHC, vừa nguyên chất 99,99% vừa không có oxy.
Những phương pháp thử nghiệm nào xác nhận độ tinh khiết của đồng?
Sự kết hợp đáng tin cậy nhất là GDMS hoặc ICP-MS để phân tích tạp chất kim loại và phản ứng tổng hợp khí trơ cho oxy, nitơ và hydro. Một báo cáo hữu ích liệt kê từng nguyên tố theo phần triệu thay vì chỉ hiển thị tổng số độ tinh khiết.
Có phải mọi ứng dụng đều cần đồng 6N?
Không. Độ tinh khiết cao hơn sẽ làm tăng chi phí và tăng thêm khó khăn trong quá trình xử lý. Hầu hết các linh kiện điện tử đều hoạt động với cấp độ 4N hoặc 5N; 6N được dành riêng cho các ứng dụng lắng đọng tiên tiến và bán dẫn nhạy cảm nhất, trong đó tạp chất một phần triệu có thể làm thay đổi hiệu suất của thiết bị.
Tại sao hai lô cùng loại danh nghĩa lại hoạt động khác nhau trong quy trình của chúng tôi?
Các nguyên nhân có thể xảy ra là sự khác biệt về hàm lượng oxy, cấu trúc hạt hoặc ứng suất bên trong do quá trình làm việc và ủ trước đó. Hai vật liệu 4N có thể hoạt động khác nhau nếu một vật liệu được nấu chảy trong chân không còn vật liệu kia thì không, đó là lý do tại sao lịch sử quy trình đáng được quan tâm nhiều như chứng nhận độ tinh khiết.
Tại sao đồng có độ tinh khiết cao lại đắt hơn đồng tiêu chuẩn?
Khoảng cách về giá đến từ thiết bị, năng lượng và xác minh. Nấu chảy chân không, đúc có kiểm soát, thử nghiệm phân tích có độ phân giải cao và năng suất chặt chẽ hơn đều làm tăng thêm chi phí. Độ tinh khiết cao hơn cũng có nghĩa là khả năng chịu đựng phế liệu hoặc sai lệch quy trình thấp hơn, do đó nhà sản xuất thực hiện nhiều công việc làm lại nội bộ hơn trước khi vận chuyển nguyên liệu.
